、屏式受熱面、水冷隔墻
、雙面水冷壁

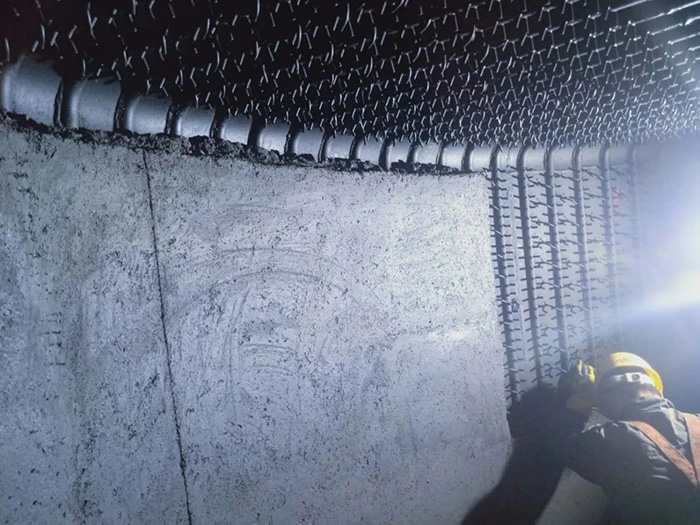

、汽冷分離器等薄襯里處，用φ6或 φ10 的圓柱銷釘( 或 Y 型 V 型銷釘) 將耐磨耐火澆注料支撐在管壁煙氣側(cè)
。薄襯里更能經(jīng)得起鍋爐起停時(shí)的快速熱沖擊
，同時(shí)， 為增強(qiáng)其剛性及沖擊能力
，需在澆注料中增加不銹鋼纖維
。厚襯里分為兩層或三層，煙氣側(cè)為耐磨耐高溫的耐磨耐火磚砌筑或耐磨可塑料澆注而成
， 內(nèi)襯的保溫材料目的是減少熱損失
，降低殼體溫度。
三
、耐磨耐火材料的施工和維護(hù)
（一）膨脹縫的設(shè)置
定型耐磨材料在施工過程時(shí)通過托板分層卸載并將荷載傳遞到外殼鋼板上
，由于線脹系數(shù)的不同，膨脹縫的設(shè)置十分關(guān)鍵
。施工縫也是膨脹縫
，對于澆注料面積過大的區(qū)域，應(yīng)交替施工
，塊與塊之間留好施工縫
，施工縫應(yīng)錯(cuò)開布置。

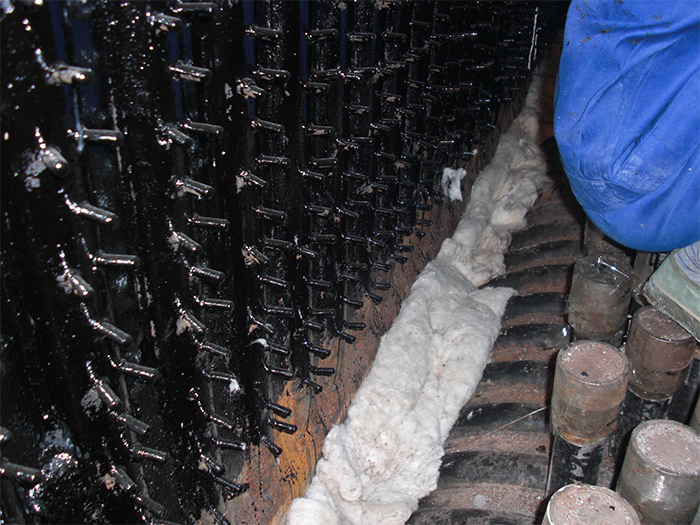

（二）金屬錨固件的處理
因金屬材料與耐磨材料受熱后線脹系數(shù)的差異
，在耐磨耐火材料施工前
，必需在金屬材料( 包括銷釘， 托板及管子) 表面涂瀝青
， 涂刷瀝清是在澆注料與受熱面之間留有一定的間隙
， 運(yùn)行時(shí)受熱面熱膨脹差不會對耐磨材料造成破壞。
（三）振搗
澆注料施工的程序“振搗”
， 如果振搗不足或不到位
， 則耐磨澆注料密度不能達(dá)到要求或不均勻， 都可造成澆注料強(qiáng)度不足， 難以起到防磨作用
， 難于施工的位置模板應(yīng)盡量小些
。
（四）耐磨耐火材料的熱養(yǎng)護(hù)
由于無基礦物質(zhì)原料含有一定的水份，在配制成澆注料過程中又加進(jìn)了一定量的水做溶劑
，這些水份需要通過自然干燥及熱養(yǎng)護(hù)將水份排出
，因耐磨耐火澆注料的致密度較高，其結(jié)晶水又在其分子結(jié)構(gòu)內(nèi)部
，所以熱養(yǎng)護(hù)烘爐是需要足夠時(shí)間的過程
。雖然熱養(yǎng)護(hù)采用可控溫?zé)釤煔怵B(yǎng)護(hù)，但養(yǎng)護(hù)時(shí)鍋爐受熱面還是要加水來保護(hù)其
。通常熱養(yǎng)護(hù)的升溫曲線由材料供應(yīng)商提供
，或由供應(yīng)商認(rèn)可的升溫曲線來進(jìn)行。熱養(yǎng)護(hù)后
，所有在密封盒上開的澆注孔需要封閉并且焊好
，所有為熱養(yǎng)護(hù)開的蒸汽通道均應(yīng)封焊。
四
、結(jié)束語
為滿足機(jī)組運(yùn)行
，CFB 鍋爐耐磨耐火材料應(yīng)具備以下性能: 較高的常溫與熱態(tài)強(qiáng)度; 較低的磨損量; 優(yōu)良的抗侵蝕性; 良好的高溫體積穩(wěn)定性。關(guān)于循環(huán)流化床鍋爐用耐磨耐火澆注料目前大都是執(zhí)行YB/T 4109-2002的標(biāo)準(zhǔn)
。對應(yīng)的鋁含量分別為60
、65和70.但在實(shí)際應(yīng)用過程中，可能會需要根據(jù)不同的生產(chǎn)狀況
、不同的部位來對各項(xiàng)理化指標(biāo)進(jìn)行相應(yīng)的調(diào)整
。
MORE+相關(guān)文章Related articles
掃一掃 微信二維碼
