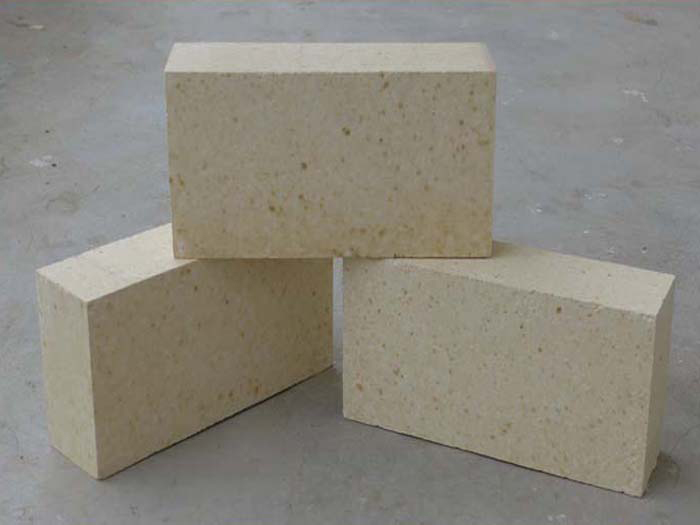

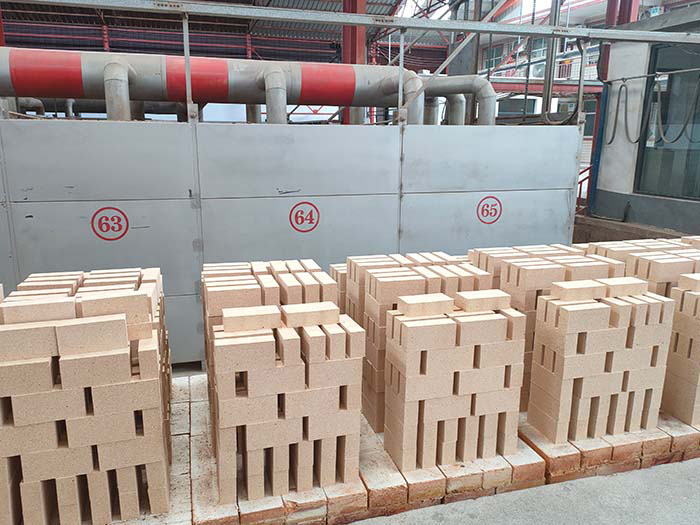

。將粉碎的結(jié)合粘土和磨細的熟料混磨,再與顆粒熟料一起配制成半干泥料,高壓成型,在約1400℃下燒成,性能較好
。粘土磚在高溫下呈弱酸性
,抗堿性熔渣侵蝕的能力稍差,但隨Al2O3含量提高而增強。熱穩(wěn)定性較硅磚
、鎂磚(見鎂質(zhì)磚)等為好
。
粘土磚的耐火度與硅磚不相上下,但荷重軟化溫度卻比硅磚低200℃以上
。因為粘土磚中除含有高耐火度的莫來石結(jié)晶外
,還含有接近一半的低熔點非晶質(zhì)玻璃相。 在0~1000℃的溫度范圍內(nèi)
,粘土磚的體積隨著溫度升高而均勻膨脹
,線膨脹曲線近似于一條直線,線膨脹率為0.6%~0.7%
,只有硅磚的一半左右
。當溫度達1200℃后再繼續(xù)升溫時,其體積將由膨脹大值開始收縮
