，且外觀規(guī)整，尺寸。主要用于高爐熱風(fēng)爐爐頂，上部爐體及上部格子體等高溫區(qū)。

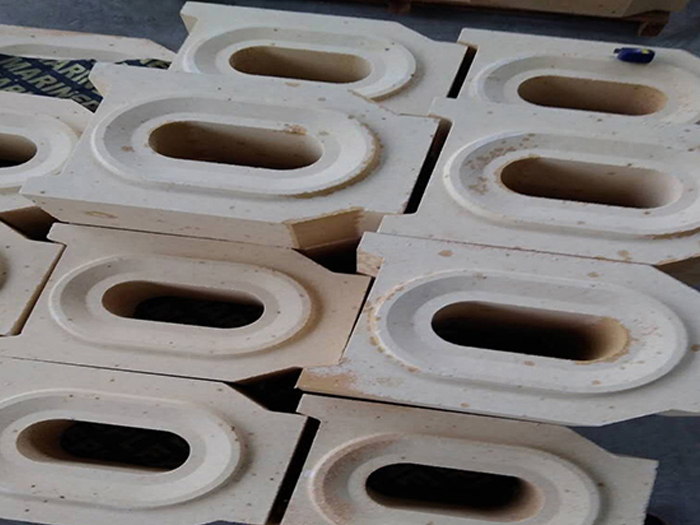

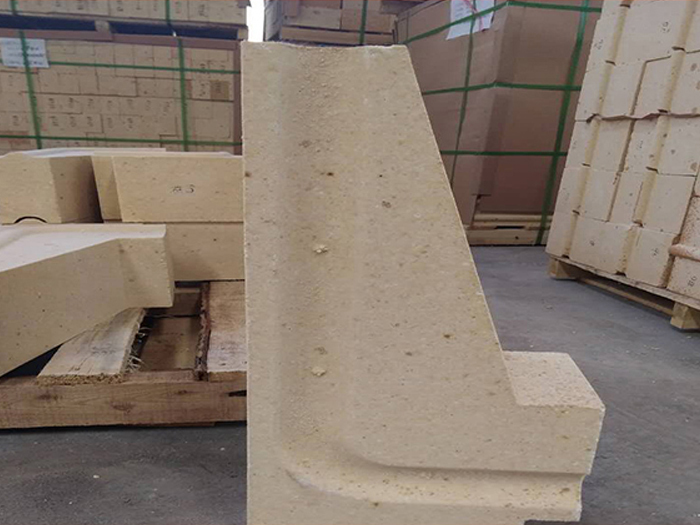

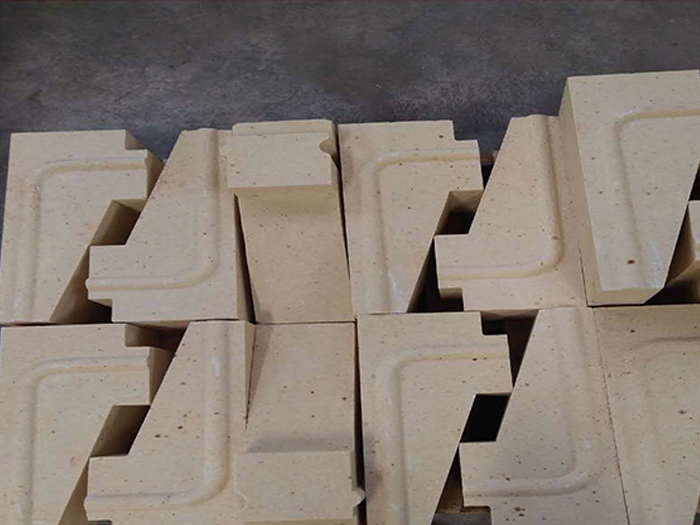

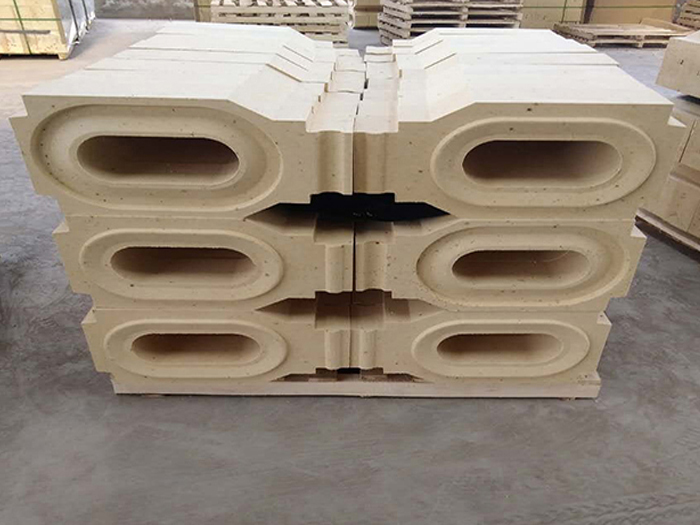

焦?fàn)t用硅磚、玻璃窯用硅磚

項(xiàng)目	指標(biāo)
	BG-96A	BG-96B	BG-95	JG-94	GZ-94
SiO2  %	≥96	≥96	≥95	≥94.5	≥94
Fe2O3  %	≤0.6	≤0.8	≤1.0	≤1.2	≤1.4
熔融指數(shù)  %	≤0.5	≤0.7	/	/	/
顯氣孔率  %	≤21	≤22	≤22	≤22	≤24
真密度  g/cm3	≤2.34			≤2.33	≤2.35
常溫耐壓強(qiáng)度  MPa	≥40	≥35	≥30	≥40	≥30
0.2MPa荷重軟化開(kāi)始溫度  ℃	≥1680	≥1670	≥1670	≥1650	≥1650
加熱線變化  % 1450℃×2h	0~0.2				/
殘余石英  %	≤3			≤1.5	/

高爐容積不斷擴(kuò)大

、焦?fàn)t正向大型化發(fā)展。國(guó)外的炭化室高度已達(dá)7m以上，6m的大容積焦?fàn)t在也很普通，這對(duì)焦?fàn)t用硅磚質(zhì)量提出了新的要求。我公司已開(kāi)發(fā)出熱態(tài)強(qiáng)度高、真密度低、熱膨脹率小、磷石英含量高的硅磚，滿足了焦?fàn)t爐體穩(wěn)定性好和使用壽命長(zhǎng)的要求.

輕質(zhì)硅磚是以硅石為主要原料制成的SiO2含量不小于91%的隔熱耐火制品。主要礦物組成為磷石英、方石英。適用于焦?fàn)t、熱風(fēng)爐、玻璃熔窯和炭素煅爐等工業(yè)爐。

硅隔熱耐火磚的礦物組成為：磷石英78%～86%，方石英13%～15%，石英4%～7%。體積密度為0．9～1．19 g/cm3，耐壓強(qiáng)度2．0～5．9MPa，熱導(dǎo)率為0．35～0．42W·(m·K)。它具有良的耐火性能，荷重軟化溫度接近致密硅磚達(dá)1620℃，僅有很小的殘余膨脹，并且其熱穩(wěn)定性比致密硅磚好。

焦?fàn)t是一種結(jié)構(gòu)復(fù)雜，長(zhǎng)期連續(xù)使用的熱工設(shè)備，其用途是將在隔絕空氣的條件下加熱起到950-1050℃干餾，從而獲得焦碳和其他副產(chǎn)品。硅磚由于具有導(dǎo)熱性能好，荷重軟化溫度高、高溫機(jī)械強(qiáng)度好和高溫體積變化穩(wěn)定，耐火度、殘余膨脹小
