重型爐墻是將標準磚直接砌筑在基礎上而成的
,其特點是磚墻結構簡單,砌筑施工較方便
,但由于受到穩定性和高溫下磚的耐壓強度限制
,當爐墻高度超過10米時,須分成2-3段下砌在基礎上,上面各段分別用鋼架橫梁來支撐
。
重型爐墻的內層為耐火磚
,外層為紅磚,內
、外層之間中間層有的用空氣層進行保溫隔熱
,有的用硅藻土進行保溫隔熱。內外層磚墻之間用牽連磚拉牢
,爐墻的嚴密性由正確的磚縫來達到
。
二、具體施工方法與操作要點:
1
、首先做好基礎找平
、放線工作,并在鋼架上劃出磚的層數標志(按現場磚的平均厚度加上灰縫厚度)
。
2
、砌筑的一般原則上是由下而上,由左而右
,由里而外
,由前至后,先白(磚)后紅(磚)的次序施工
。
3
、砌筑前,應根據砌體類別通過試驗確定泥漿稠度和加水量,并要檢查泥漿的砌筑性能能否滿足設計要求
。
4
、為了保證質量,對砌筑用磚須進行嚴格地挑選
,使之符合設計要求
。
紅磚砌體:
①常溫下施工時,紅磚用水澆濕
,砌磚時預埋排氣
。
②砌磚須掛線,須檢查
,做到松緊適當
。砌磚前應注意擺磚排縫磚縫允許厚度,一般不大于8mm
。
③砌磚時應采用一鏟灰
,一塊磚的鋪灰擠漿揉砌法,保證灰漿飽滿
。墻面大角要勤靠勤吊
,保證平直
。
④垂直墻的砌筑應采用連鎖法,也就是下一層順著砌
,上一層頂著砌
,使上、下相臨的兩層磚互相錯開
。

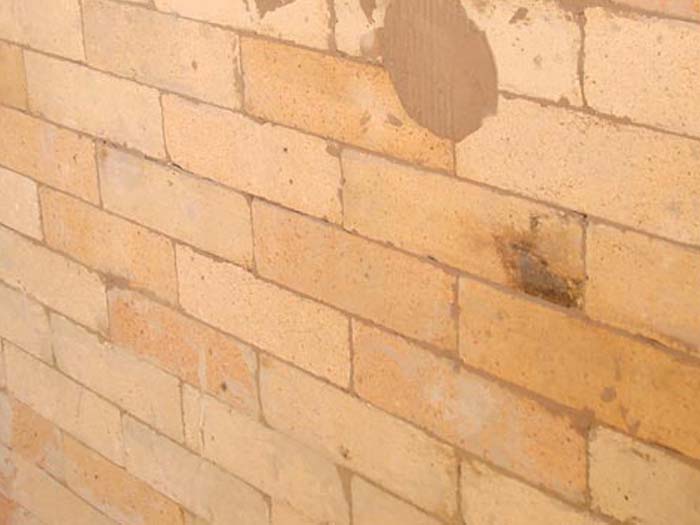

耐火磚砌體:
①爐墻砌筑須掛線
,根據砌體高度,采用掛墜吊線方法
,控制爐墻的垂直度偏差。
②砌體磚縫應泥漿飽滿
,采用揉砌法
,用木錘或橡膠錘找正,以防損壞耐火磚表面
。
③磚的加工面不得明向爐膛
,也不得在砌體上砍、鑿磚
,耐火磚不得使用1/2或1/2以下段磚
。
④砌磚采用半磚錯開的全順砌筑,內
、外層用牽連磚拉牢
,牽連磚在同層內應間斷砌筑,上
、下層應交錯
,砌磚時應留成臺階型,不允許留鋸齒型接頭
。
⑤內層耐火磚墻允許厚度為3-5毫米
,燃燒室(爐膛)部分為2-3毫米,砌完后應清掃墻面
,保持平整光潔
。
拱磚砌體:
①制作拱胎時,胎架應符合設計要求
,拱腳要與洞口尺寸弧度相適應
,拱角表面應平整,角度正確
,不得用加厚磚縫方法找拱腳
。
②砌拱時應從兩側拱角磚開始,同時向中心對稱砌筑
,拱磚的放射縫應與半徑方向相吻合
,縱向縫應砌直
。
③鎖磚應在拱的中心位置,砌入拱深度約為磚長的2/3-3/4
,用木錘并墊木塊打入鎖磚
,不得采用砍掉厚度1/2以上的辦法或砍鑿長側面的辦法,使大面構成楔型鎖磚
。
④鍋筒拱磚應從下部中心開始
,以鍋筒柱面為導面向兩側砌筑,砌筑時
,要注意砌型的搭配
,保證內弧平整。
折煙墻砌筑:
①砌折煙墻之前
,應檢查管子間距和磚的厚度
。
②泥漿要飽滿,防止漏煙
,每層都要用厚度一致的磚
。
膨脹縫:
①膨脹縫處的砌體應均勻平直,縫隙大小應符合設計規定
。填充石棉繩的
,需將石棉繩夾緊?div id="jfovm50" class="index-wrap">?拷蛎浛p處應用耐火磚砌筑
。
②穿墻管要用粗石棉繩滿纏,磚墻與鋼架之間要用石棉繩夾滿夾緊或石棉板墊緊
。
保溫:
①爐頂密封涂料應按設計施工
,如材料有困難,可用石棉灰代替
。
②鍋筒石棉灰保溫層應分兩層抹
,層抹的厚度為2/3,第二層1/3第二層加麻刀
,水泥層的厚度要符合設計要求
,表面成形應粗細均勻,光滑美觀
。
勾縫:
①勾縫深度應以6-8mm為宜
,均勻一致,露出磚的棱角方口
,縫內和墻面打掃干凈
。
②灰縫如有局部不平或瞎縫,應進行勾縫
,勾縫前要澆水漾墻
。
③勾縫以采取刁灰法為宜
,凹入深度為3-4mm使灰縫均勻一致,光滑平整
,立臥均需打掃干凈
,不得漏勾。
三
、拱和拱頂砌筑:
在重型爐墻的砌筑中
,爐頂都采用砌磚或做成特殊形狀的爐磚用金屬吊桿掛在鋼架上的辦法處理的。磚砌拱頂砌筑技術要求高
,且拱頂越小
,則拱腳的水平推力越大,因此對拱腳的支撐要求緊固
,但拱下空間大
,在鍋爐耐火層的砌筑很少采用。鍋爐的水平爐頂和傾斜爐頂采用吊掛式爐頂
