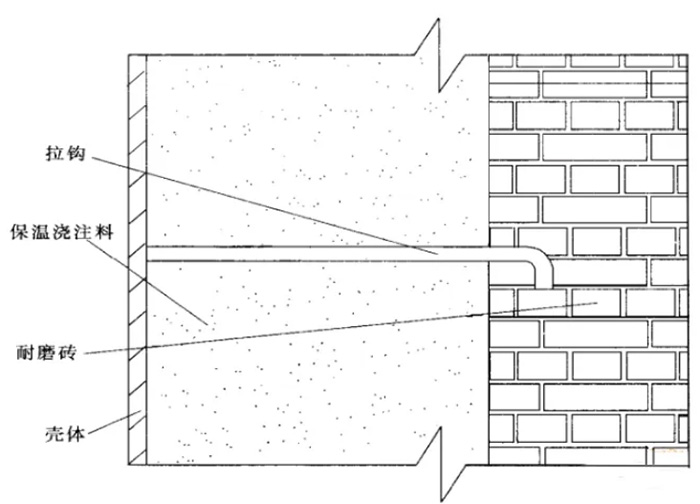

如圖5所示
,為耐磨磚十保溫澆注料形式,同樣為解決膨脹每一定間隔留有膨脹縫
,即耐磨磚與耐磨磚之間留有2mm的灰漿縫
,耐磨磚上有用于拉鉤固定的凹槽,而且為了把耐磨磚的質量分層傳遞到鋼殼上
,并在適當高度設有高溫?zé)釓?qiáng)鋼制的托架
。這種形式適合于鋼殼形狀較復雜及其他不適合保溫磚的部位。
示意圖5
(3)采用固定抓釘和高溫?zé)Y(jié)磚的澆注料結構形式

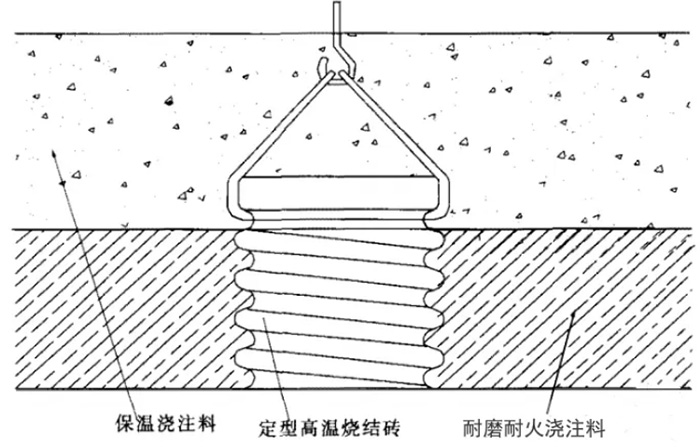

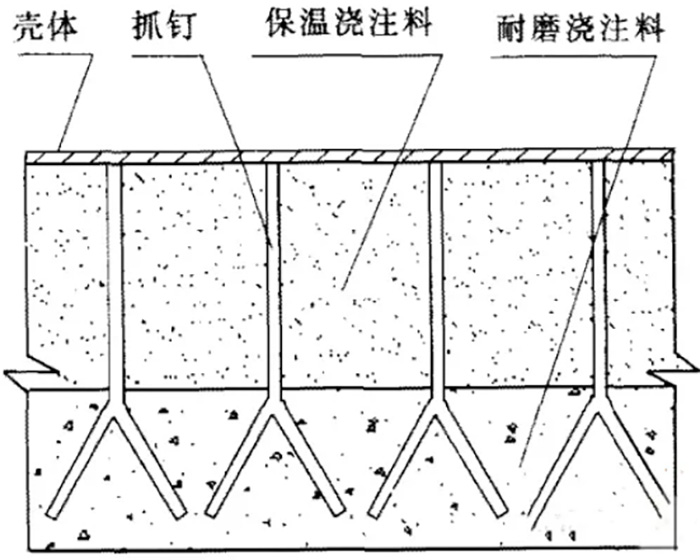

如圖6所示
,為采用固定抓釘和高溫?zé)Y(jié)磚的澆注料結構形式
,在耐磨耐火磚較難施工的位置
,一般采用耐磨耐火澆注料來實現防磨設計
,由于澆注料的養護過程要在分離器內安裝完后進行,受環境
、加熱條件的限制
,澆注料的耐磨性能要低于耐磨耐火磚。并在澆注料中加鋼纖維
、還應適當加大抓釘密度
。
示意圖6
(4)分層拉鉤磚結構形式

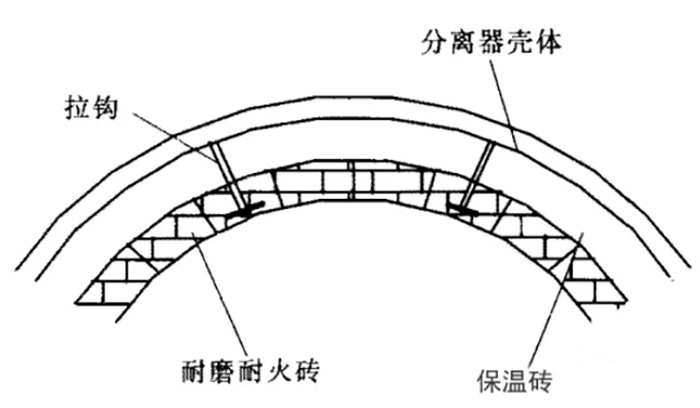

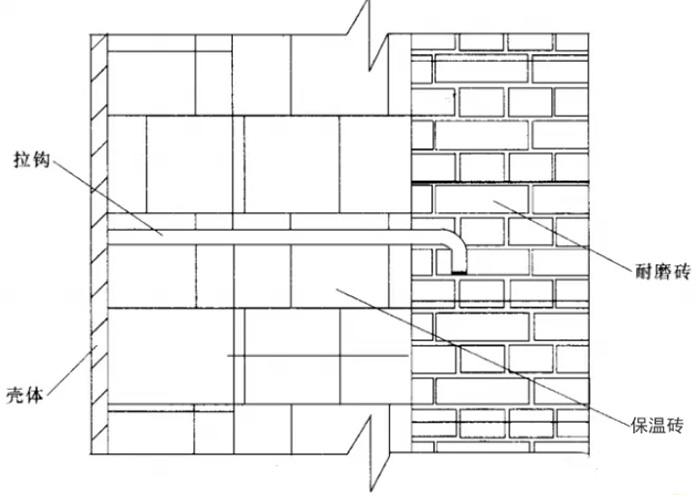

如圖7所示,為分層拉鉤磚結構形式
,在分離器的圓筒部分及錐段部分均采取楔形耐磨磚與拉鉤磚配合的這種結構
,可有效防止耐磨耐火磚的脫落,使任何一塊獨立的耐磨耐火磚幾乎沒有可能脫落
。
示意圖7
(5)拉鉤楔形磚結構形式

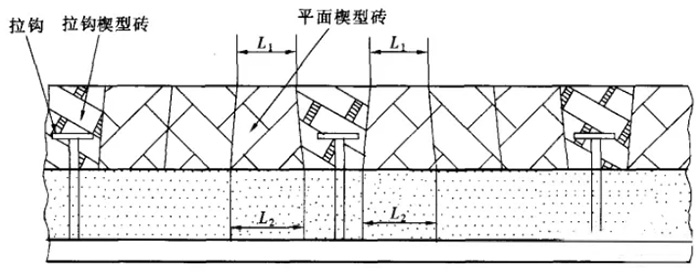

如圖8所示
,為拉鉤楔形磚結構形式,是利用楔形拉鉤磚的角度
,使兩塊楔形拉鉤磚之間的平面楔形磚的L1均小于L2
,使其脫出困難,可確保運行的
。主要用在分離器的圓筒部分及錐段部分
。
示意圖8
4. 耐火耐磨材料施工時應注意的問題
(1)所有金屬與澆注料接觸面應涂刷瀝青或纏上陶瓷纖維紙。
(2)拉鉤磚的拉鉤槽間隙應全部用灰漿填滿
。
(3)所有耐磨耐火磚之間的灰漿縫應<2mm。
