，旋風分離器筒體采用10mm碳鋼鋼板制成，在煙氣側敷設了耐磨層
，鋼板和耐磨層中間敷設了保溫材料，在旋風分離器的圓柱體和錐體結合處設置了環形支座
，并擱置在鋼架橫梁上
。旋風分離器下部各布置一臺非機械的“U”型回料器，物料流化經返料腿返回爐膛
。返料腿與返料器采用非金屬膨脹節進行連接
，鍋爐返料腿對機組的穩定可靠運行起著至關重要的作用。如果鍋爐返料腿燒紅且耐火材料進入落渣管造成返料腿堵塞
，輕則降低鍋爐正常出力
，影響機組負荷
，重則導致鍋爐機組非停
。
一、鍋爐返料腿存在的問題
鍋爐返料腿膨脹節處的筒體材質選用不當
、預留膨脹間隙不足
、結構形式不合理
、錨固件形式單一等
，導致耐火材料的缺陷率較高，損壞頻繁
，甚至造成返料腿筒體燒紅
，材質碳化失效等現象
，嚴重影響機組運行
，降低機組的運行可靠性，直接影響鍋爐的經濟運行
。
(1)原膨脹節內筒材質為16Mn鋼
，使用溫度為-20～475℃
，返料腿運行溫度為800～900℃
，高出16Mn鋼使用溫度，無法適應工況
，長期超溫運行材料會zui終碳化失效
。
(2)內筒與外筒預留的膨脹間隙不足
，膨脹受限使膨脹節產生局部變形
，導致耐火材料脫落。
(3)原耐火材料由環形托架支撐
，環形托架熱膨脹時受內筒拘束向下變形
，耐火材料得不到有效支撐
，zui終脫落
。
(4)原錨固件為Y銷釘，每隔150mm交錯布置
，銷釘端部沒有鋼筋網格
，使耐火材料無法形成整體
，個別銷釘失效后會使局部耐火材料松動
，相鄰耐火材料之間沒有可靠聯系，zui終脫落
。
二
、鍋爐返料腿膨脹節耐火耐磨材料脫落的解決方案
（一）方案設計及實施
鍋爐返料腿運行溫度為800～900℃，16Mn鋼無法滿足使用工況
，是返料腿筒體損壞的主要原因；內外筒預留間隙不夠
，膨脹受限產生較大應力
，使內筒壁局部變形，是耐火材料脫落的主要原因
；耐火材料托架、錨固件設計不合理是耐火材料脫落的次要原因
。
針對上述分析
，本文制定的解決方案如下：
1、將膨脹節內筒材質更換為1Cr18Ni9Ti
，預留50mm膨脹余量
，焊接耐火材料托架
。鋼板對接焊縫開30°坡口
，選用型號為A302、直徑3.2mm的焊條
，焊接電流為90～110A
，保證材料厚度方向全部焊透
。耐火材料托架由環形改為150mm×200mm×12mm的鋼板分散支撐布置
，鋼板材質為1Cr18Ni9Ti，并用同材質三角板進行加固
，既避免環形板熱膨脹產生較大的應力變形
，又可以有效支撐耐火材料
；托架角焊縫全部滿焊
，焊腳高度10mm。焊接筒體及托架如圖1所示
。

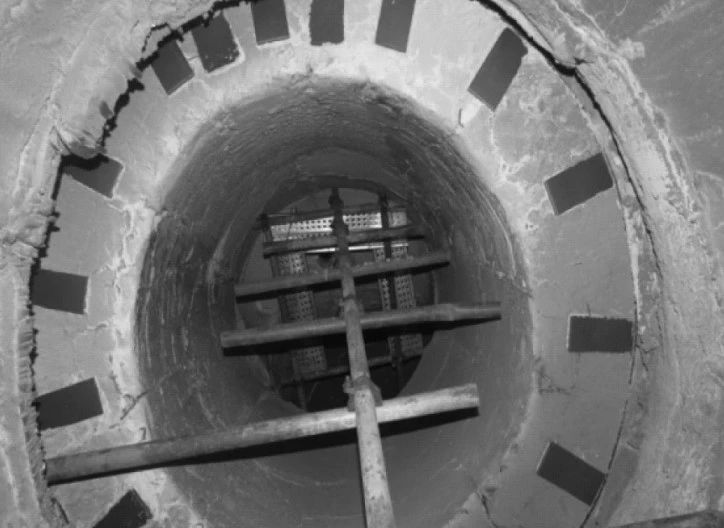

圖1 焊接筒體及托架
2
、錨固件材質為310S，制作準10mm×300mm銷釘
，每隔100mm交錯布置
，根部滿焊，端部焊接100mm×100mm的鋼筋網格
，每隔500mm預留3mm迷宮型膨脹縫，滿足耐火材料膨脹需求
。焊條選用A402型號
，焊接電流為90～110A，焊縫方向焊滿
，錨固件焊接須牢固，應無裂紋和夾渣現象
，且與護板垂直
，表面涂刷1～2mm厚瀝青漆，保溫澆注料施工前
，靠護板粘貼2層20mm硅酸鋁纖維板
，層與層之間錯縫粘貼
。絕熱澆注料施工時
，采用人工敷設方式，施工時須一次性達到148mm厚
，不要分層施工
，用專用工具拍打密實后壓光(銷釘周圍嚴禁有空氣流通現象)，周邊施工縫拍打密實
。焊接準6mm、310S材質的100mm×100mm鋼筋網格
，以增強對耐磨澆注料的固定度
。所有抓釘均應在可塑料施工前涂刷瀝青漆。
焊接銷釘如圖2所示
，焊接鋼筋網如圖3所示
。

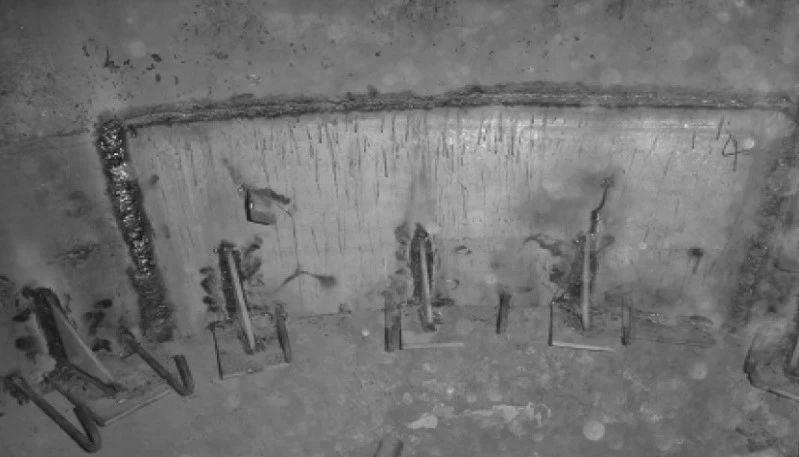

圖2 焊接銷釘

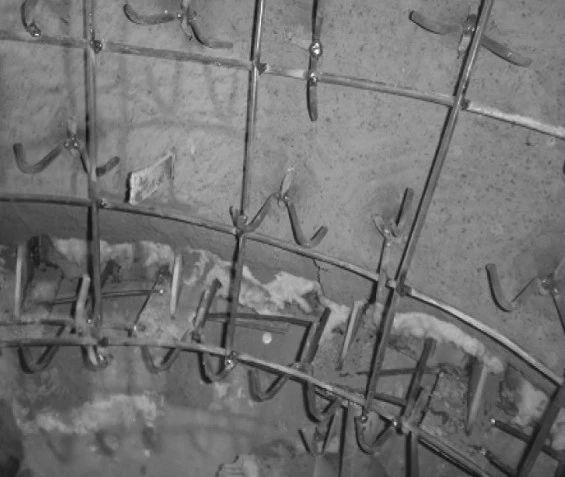

圖3 焊接鋼筋網
3
、耐磨可塑料施工
。可塑料敷設在施工構件上后
，用木錘或橡皮錘搗打密實
。塊與塊之間的接縫也應搗打密實，使接縫嚴密
，將表面壓光
、壓平。所施工部位與原來墻體接縫處應確保平滑過渡
，不得凹進或凸出
。用磷酸鋁溶液浸泡硅酸鋁纖維板封堵膨脹縫，避免鍋爐運行過程中出現竄風現象，導致非金屬補償器燒損
。耐磨可塑料施工完畢后的膨脹縫封堵如圖4所示
。

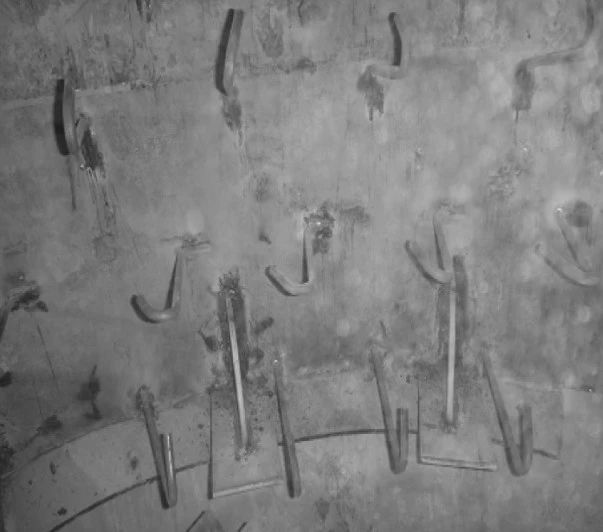

圖4 耐磨可塑料施工完畢后膨脹縫封堵
（二）方案特點
1、采用上述解決方案后
，在鍋爐機組啟動后測量膨脹節處溫度
，沒有超溫現象
，機組停機后檢查無脫落跡象
，達到預期目標。鍋爐機組累計運行2年后
，返料腿膨脹節耐火耐磨材料未見脫落
、開裂、變形等缺陷
，如圖5所示。

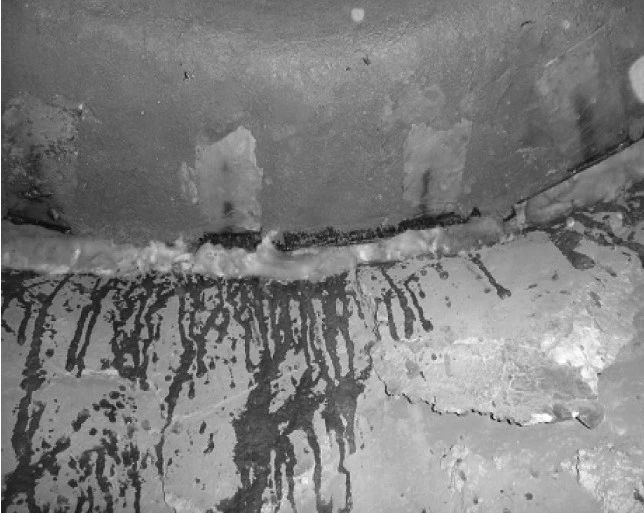

圖5 鍋爐運行2年后的返料腿膨脹節狀況
2
、采用上述方案成功改造其中1臺鍋爐后
，在其他3臺鍋爐進行了同樣的改造，效果良好
，至今返料腿膨脹節處耐火材料情況良好，未發生筒體超溫
